در محیطهای متراکم و صنعتی، امواج الکترومغناطیسی و نویزهای همشنوی عملکرد شبکههای پرسرعت را مختل میکنند. در چنین شرایطی، خرید کابل شبکه SFTP مطمئنترین رویکرد برای مهار پارازیتها و حفظ پایداری سیگنال است، اما کابل شیلددار بهتنهایی تضمینکننده ارتباط ایمن نیست. عبور کابل در مجاورت خطوط برق یا رکهای پرتردد همواره افت بسته داده ایجاد میکند و شیلدها بدون اتصال فلزی دقیق، خود مانند آنتن نویز عمل خواهند کرد. کابلهای شیلددار ساختاری متراکم و چندلایه دارند و تسلط بر نحوه سوکت زدن کابل شبکه sftp، پیششرط رسیدن به نرخ خطای صفر و تثبیت پهنای باند است.
فهرست سرفصل ها
کابل شبکه SFTP چیست و چرا سوکتزنی متفاوتی دارد؟
برای درک اهمیت شیوه اتصال، ابتدا باید شناخت مهندسی از ساختار فیزیکی کابل داشته باشیم. عبارت SFTP طبق استاندارد بینالمللی ISO/IEC 11801 به کابلهای Screened Shielded Twisted Pair یا به عبارت دقیقتر S/FTP اشاره دارد:
- لایه اول (بیرونی): پوسته خارجی کابل از جنس PVC یا LSZH
- لایه دوم: بافته توری محافظ از جنس مس قلعاندود یا آلومینیوم (Braid Screen)
- لایه سوم: فویل آلومینیومی محافظ به دور هر زوج سیم (Foil Shield)
- لایه چهارم (داخلی): چهار زوج سیم مسی بههمتابیده بههمراه سیم تخلیه ارت بدون روکش (Drain Wire)
به سبب وجود این لایهها، ضخامت کابل افزایش یافته و انعطاف آن کاهش پیدا میکند. از سوی دیگر، انتقال جریانهای پارازیتیک بدون آسیب به سوئیچ نیازمند برقراری اتصال فلزی پیوسته میان شیلد کابل و پوسته فلزی سوکت است. از این رو، نحوه سوکت زدن کابل شبکه sftp مراحلی فراتر از پیرایش ساده سیمهای مسی داشته و دقت و مهارت ویژهای میطلبد.
تفاوت سوکت UTP و SFTP؛ ضرورت انتخاب کانکتور شیلددار
استفاده از سوکتهای تمامپلاستیکی برای کابل شیلددار، لایههای محافظ را به آنتن جذب نویز تبدیل میکند. سوکت استاندارد این رده با نام Shielded RJ45 یا STP شناخته میشود و ویژگیهای مشخصی دارد:
- بدنه فلزی رسانا (Metallic Shell): پوسته آلیاژی نیکلاندود برای تکمیل مسیر تخلیه بار به ارت.
- گیره قفل شیلد (Grounding Latch): زبانه فلزی انتهایی جهت برقراری اتصال مکانیکی و الکتریکی با بافته مسی.
- شانه تقسیمکننده دوردیفه (Load Bar): راهنمای چینش زیگزاگی برای جاگذاری هادیهای ضخیم رده Cat6A و Cat7.
بدون این تجهیزات، کارایی کابل محافظدار از دست میرود، بنابراین تسلط بر نحوه سوکت زدن کابل شبکه sftp نیازمند انتخاب کانکتور فلزی سازگار است.
ابزارها و ملزومات ضروری برای سوکت زدن کابل شبکه sftp
پیش از آغاز کار، باید جعبهابزار تخصصی آماده شود تا از آسیب به شیلد یا بریدگی مغزیهای مس جلوگیری شود:
- آچار پرس شبکه تخصصی: دارای شیار پانچ سوکت شیلددار و پرس گیره ارت فلزی.
- استریپر دورانی کابل: ابزار برش روکش خارجی با تیغه قابل تنظیم، بدون آسیب به بافته محافظ.
- سیمچین الکترونیکی ظریف: برای برش صاف و همتراز هادیها بدون لهشدن نوک مس.
- تستر کابل مجهز به نشانگر شیلد (S/G): تستر دارای پین نهم جهت بررسی پیوستگی مسیر ارت.
- پوتینگ یا کاور محافظ: مهارکننده زبانه ارت و مانع از شکستگی یا خمش کابل در گلویی سوکت.
استانداردهای رنگبندی T568A و T568B
اتصال رشتههای شبکه درون کانکتور RJ45 از دو استاندارد بینالمللی TIA/EIA تبعیت میکند. در تمام شبکههای سازمانی و ساختمانی مدرن، استاندارد T568B بهعنوان کد رنگی مرجع پذیرفته شده است.
ترتیب پینهای ۱ تا ۸ (از چپ به راست هنگام گرفتن سوکت رو به بالا) به شرح زیر است:
- پین ۱: سفید / نارنجی
- پین ۲: نارنجی
- پین ۳: سفید / سبز
- پین ۴: آبی
- پین ۵: سفید / آبی
- پین ۶: سبز
- پین ۷: سفید / قهوهای
- پین ۸: قهوهای
در مقابل، در استاندارد T568A جایگاه زوجهای سبز و نارنجی جابهجا است:
- پین ۱: سفیدسبز
- پین ۲: سبز
- پین ۳: سفیدنارنجی
- پین ۴: آبی
- پین ۵: سفیدآبی
- پین ۶: نارنجی
- پین ۷: سفیدقهوهای
- پین ۸: قهوهای
در پروژههای پسیو برای ایجاد کابل مستقیم (Straight-Through)، هر دو سر کابل بر مبنای T568B سوکت زده میشوند. حفظ این چیدمان از مقدمات ضروری در نحوه سوکت زدن کابل شبکه sftp است.

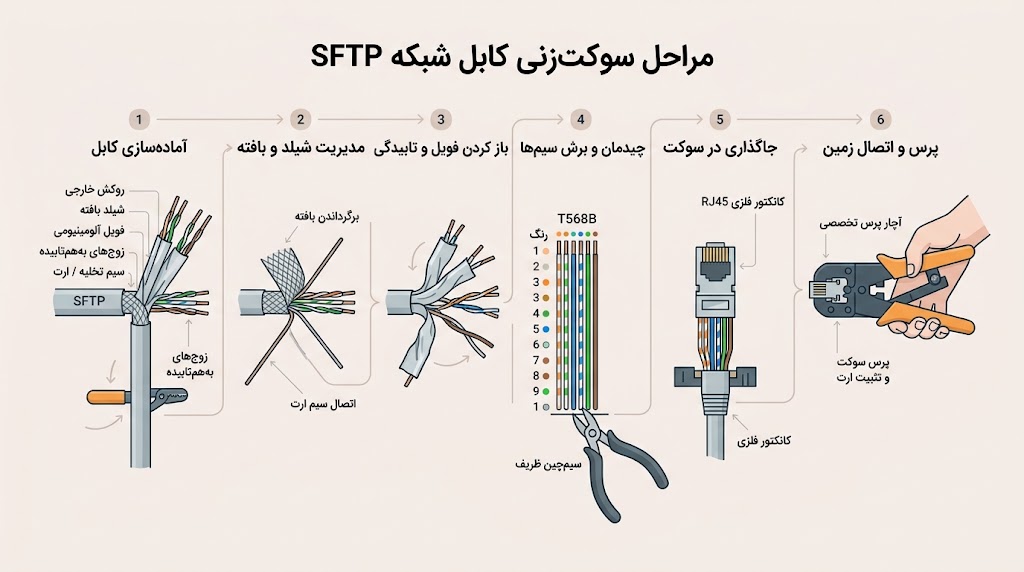

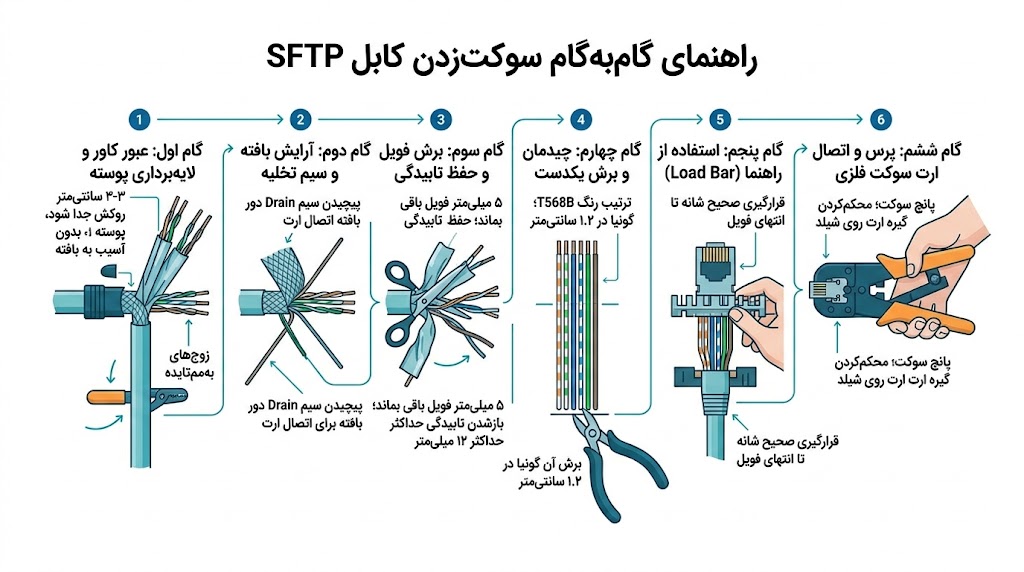

راهنمای گامبهگام نحوه سوکت زدن کابل شبکه sftp
اجرای این فرآیند مستلزم تمرکز بالا، ظرافت دست و رعایت گامبهگام دستورالعملهای فنی است.
گام اول: عبور کاور محافظ و برش پوسته خارجی
ابتدا کاور سوکت را از کابل رد کنید؛ سپس حدود ۳ تا ۴ سانتیمتر از روکش خارجی را با استریپر طوری برش دهید که تیغه به توری بافته آلومینیومی زیرین آسیب نزند و روکش را جدا کنید.
گام دوم: آرایش بافته فلزی و سیم تخلیه ارت
تارهای بافته فلزی را به سمت عقب روی پوسته برگردانید و سیم ارت لخت (Drain Wire) را دور آن بپیچید. در این مرحله از نحوه سوکت زدن کابل شبکه sftp، برقراری پیوستگی کامل میان سیم ارت و بافته برای تخلیه نویز الزامی است.
گام سوم: باز کردن فویل زوجها و حفظ زاویه تابیدگی
فویل دور زوجسیمها را باز کرده و اضافات آن را ببرید، بهگونهای که ۵ میلیمتر از فویل باقی بماند. برای جلوگیری از افت فرکانس، بازشدگی پیچش زوجها نباید بیش از ۱۲ میلیمتر باشد.
گام چهارم: صافکردن هادیها و چیدمان استاندارد
سیمها را صاف کرده و مطابق استاندارد T568B مرتب کنید. سپس با سیمچین ظریف، انتهای آنها را بهصورت یکدست و گونیا در طول ۱.۲ سانتیمتر برش دهید.
گام پنجم: استفاده از شانه راهنما (Load Bar)
سیمهای مرتبشده را وارد شانه راهنما کرده و آن را تا انتهای فویل به عقب برانید تا چینش زیگزاگی پینها حفظ شود. اجرای این گام، حساسترین بخش در نحوه سوکت زدن کابل شبکه sftp بهشمار میرود.
گام ششم: درج هادیها در سوکت فلزی و فشردهسازی
شانه و سیمها را تا انتها وارد سوکت فلزی کرده و مطمئن شوید شیلد و سیم ارت زیر گیره انتهایی قرار دارند. در پایان، سوکت را با آچار پرس پانچ کنید و گیره ارت فلزی را محکم روی شیلد ببندید.
رعایت این جزئیات، کیفیت پیادهسازی نحوه سوکت زدن کابل شبکه sftp را در آزمونهای تخصصی تضمین میکند.
جدول مقایسه چالشها و نیازمندیها در ردههای مختلف کابل SFTP
الزامات فیزیکی کابل در ردههای بالاتر تغییر پیدا میکند:
مشخصه فنی | کابل Cat6 SFTP | کابل Cat6A SFTP | کابل Cat7/Cat7A S/FTP |
قطر هادی (AWG) | 24 AWG (نرمتر) | 23 AWG (متراکم) | 23 یا 22 AWG (سخت و ضخیم) |
فرکانس کاری | 250 مگاهرتز | 500 مگاهرتز | 600 تا 1000 مگاهرتز |
نوع سوکت الزامی | RJ45 فلزی تکتکه یا دوتکه | RJ45 شیلددار همراه با Load Bar | RJ45 صنعتی تمامفلزی یا ماژولار |
حساسیت شیلدینگ | متوسط به بالا | بسیار بالا | فوقالعاده حساس در انتقال داده |
چالش اصلی در سوکتزنی | مهار همزمان بافته و فویل | جایگذاری سیمها به دلیل ضخامت | سختی و انعطافپذیری پایین کابل |
با دقت در این جدول مشخص میشود که با ارتقای رده کابل به Cat7، تسلط عمیقتر بر نحوه سوکت زدن کابل شبکه sftp ضرورت پیدا میکند، زیرا کوچکترین فاصله ناهماهنگ در طول هادیها میتواند بازگشت انعکاس سیگنال (Return Loss) در فرکانس ۱۰۰۰ مگاهرتز ایجاد کند.
اهمیت ارتینگ، تخلیه بار و خطاهای حلقه زمین (Ground Loop)
نقص در سیستم زمین یکی از معضلات رایج در اجرای شبکههای شیلددار است. کاربرد اصلی شیلد و بافته سیمی، جذب امواج الکترومغناطیسی و تبدیل آن به جریانهای نشتی الکتریکی است. این جریان باید بدون مانع به چاه ارت ساختمان هدایت شود. اگر در هر مرحله از نحوه سوکت زدن کابل شبکه sftp شیلد به بدنه فلزی سوکت نچسبد:
- جریان الکتریکی القا شده راهی به بیرون نمییابد و مستقیماً روی دادهها نویز تولید میکند.
- ولتاژهای ناپایدار در درگاه سوییچ جمع شده و باعث سوختن پورتهای گرانقیمت یا تراشههای PHY میشود.
همچنین باید به پدیده حلقه زمین (Ground Loop) توجه داشت، چنانچه پچپنل و سوییچ در دو سوی کابل به دو سیستم ارت با پتانسیل الکتریکی متفاوت متصل باشند، اختلافی در ولتاژ بهوجود آمده و جریان شدیدی از شیلد کابل عبور میکند. برای جلوگیری از این مشکل، اتصال اصولی ارت در تمامی رکها طبق استاندارد TIA-607-B الزامی است.
خطاهای رایج در نحوه سوکت زدن کابل شبکه sftp
شناخت اشتباهات متداول به تسلط بیشتر در فرآیند سوکتزنی کمک میکند:
- بریدن توری بافته و سیم تخلیه: حذف شیلد برای سهولت در کار، کابل را در برابر نویز کاملا بیدفاع میکند.
- بازکردن بیش از حد تابیدگی سیمها: تابزدایی بیش از نیم اینچ، نویز همشنوی NEXT)) را به شدت افزایش میدهد.
- قطع پیوستگی شیلد با بدنه سوکت: اتصال ناکافی گیره به بافته، مسیر تخلیه بار به ارت را از کار میاندازد.
- خطا در چیدمان رنگها: جابهجایی پینها در استاندارد T568B، ارتباط شبکه را کاملا قطع میکند.
- برش نامتقارن هادیها: نابرابری طول سیمها مانع از اتصال کامل تیغهها با مغزی مس هنگام پانچ میشود.

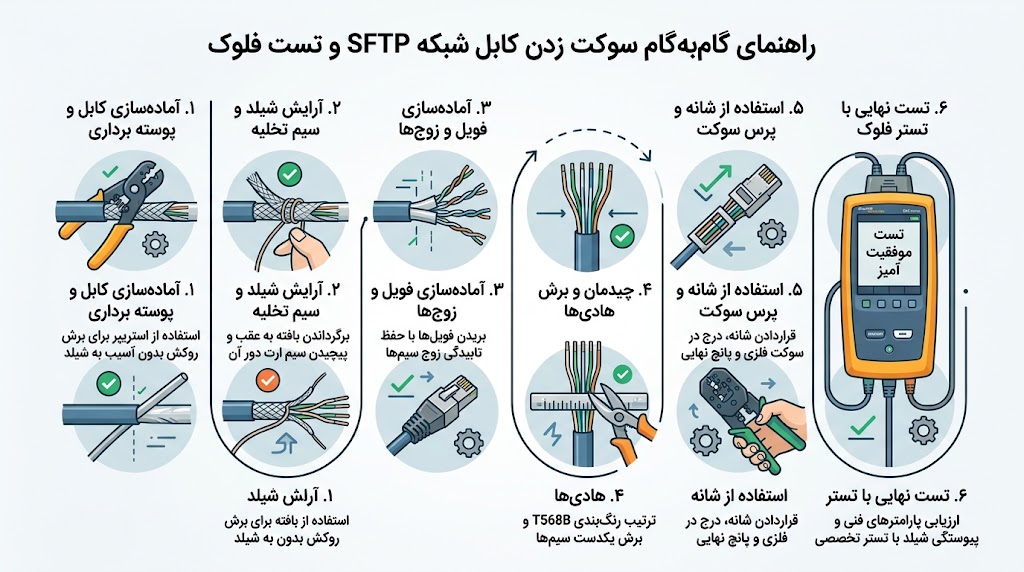

تست، ارزیابی و صحهسنجی اتصال سوکت شیلددار
پس از اتمام فرآیند پرس، باید کیفیت اتصال به کمک دستگاههای اندازهگیری تایید شود. سنجش شبکه شامل دو سطح عمومی و تخصصی است:
سنجش با تستر پسیو ساده
تستر کابل باید دارای چراغ دهم با نشانگر G یا S باشد. اگر چراغهای ۱ تا ۸ به ترتیب سبز شوند، اما چراغ G خاموش بماند، سیمهای داخلی متصل هستند اما شیلد بهدرستی بسته نشده است. این موضوع نشاندهنده نقص در پیادهسازی نحوه سوکت زدن کابل شبکه sftp در یکی از دو سر کابل است.
ارزیابی با دستگاه فلوک (Fluke Networks)
در پروژههای بزرگ سازمانی و دیتاسنترها، ارزیابی نهایی با دستگاههای سری DSX شرکت فلوک صورت میگیرد. این تجهیزات پارامترهای زیر را بررسی میکنند:
- تضعیف کل (Insertion Loss): اطمینان از قرار گرفتن میزان تضعیف در محدوده مجاز بر حسب دسیبل.
- تلفات بازگشتی (Return Loss): بررسی امواج بازتابیده ناشی از تغییر امپدانس در محل پانچ سوکت.
- همشنوی متقاطع (NEXT & FEXT): ارزیابی پاشش سیگنال بین رشتهها در فرکانسهای بالا.
- پیوستگی مقاومت شیلد (Shield Continuity): سنجش میزان مقاومت الکتریکی شیلد تا سیستم ارت.
اگر مراحل نحوه سوکت زدن کابل شبکه sftp براساس الزامات فنی اجرا شده باشد، گزارش فلوک وضعیت Pass را با حاشیه ایمنی بالا تایید خواهد کرد.
جمعبندی
پیادهسازی موفق بسترهای شبکه شیلددار، تلفیقی از مهارت دست و کیفیت قطعات مصرفی است. هرگونه سهلانگاری در یادگیری نحوه سوکت زدن کابل شبکه sftp یا استفاده از اتصالات غیراستاندارد، نرخ خطای تبادل داده را بهشکل چشمگیری افزایش میدهد. دقت در مراحل لایهبرداری، حفاظت از بافته مسی، مهار سیم ارت و استفاده از سوکتهای باکیفیت، سرمایهگذاری زیرساخت را تضمین میکند.
